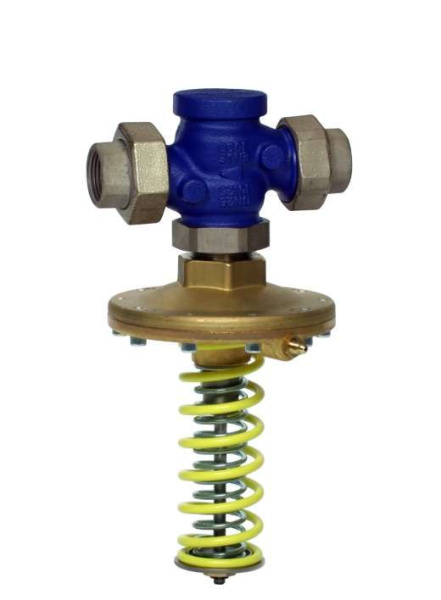

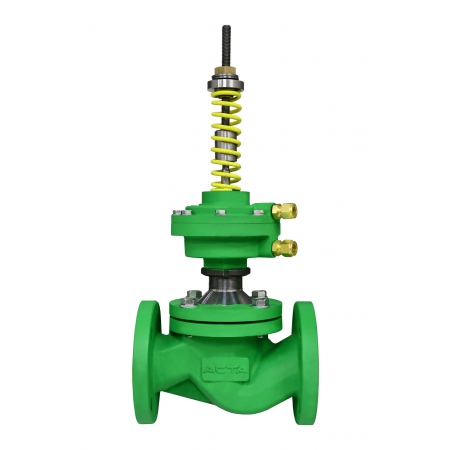

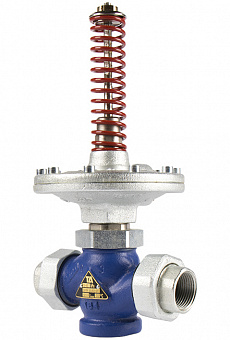

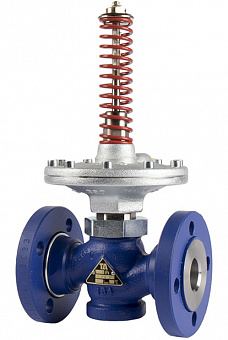

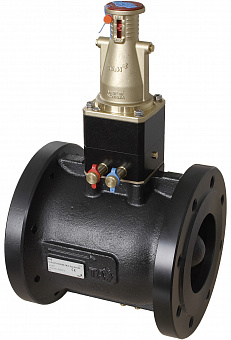

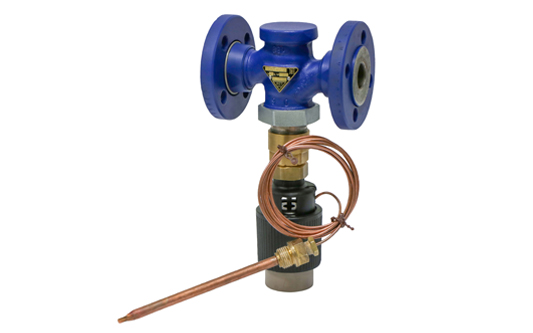

Регуляторы давления прямого действия (регулятор перепада давления)

Регуляторы давления прямого действия — разновидность регулирующей трубопроводной арматуры. Они работают без электричества или внешнего управления: энергия потока рабочей среды (воды, пара, газа) приводит в движение запорный механизм. Такие регуляторы используются в отоплении, водоснабжении, паропроводах для защиты труб и другой запорной арматуры от резких перепадов давления.

Принцип работы

Регулирующий элемент (мембрана или поршень) реагирует на давление среды, поступающее по импульсной трубке (диаметр 4–6 мм). Мембрана соединена пружиной с регулировочным винтом и штоком с золотником (диском или конусом).

• При росте давления пружина сжимается, шток сдвигает золотник и сужает проход — напор снижается.
• При падении давления пружина разжимается, клапан открывается шире — напор восстанавливается.

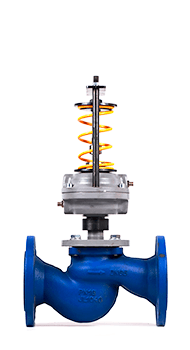

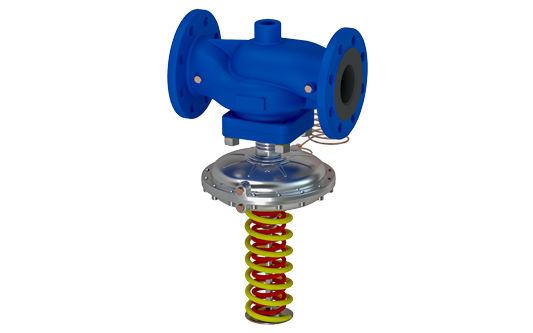

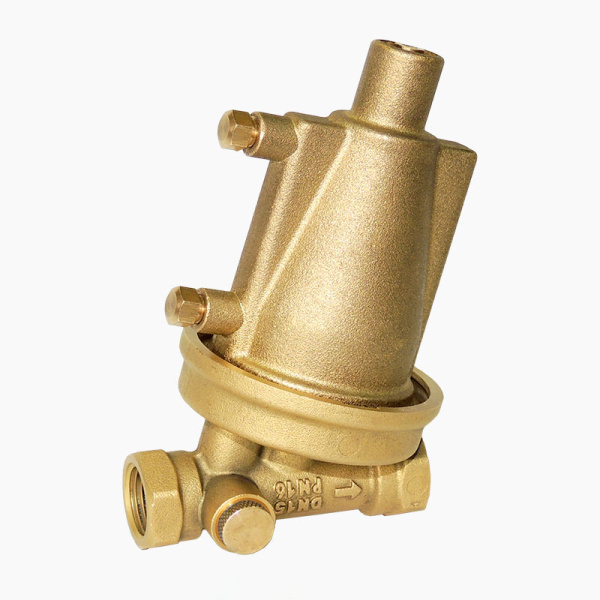

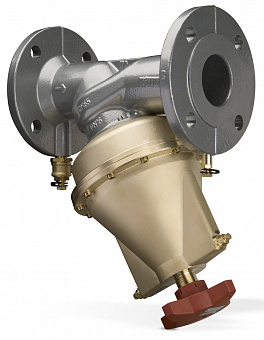

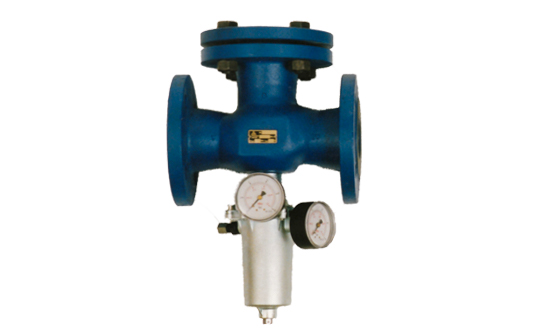

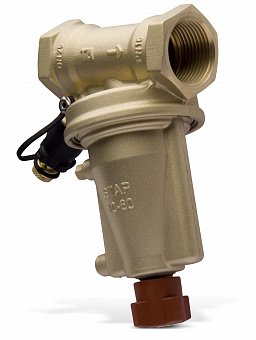

Регуляторы перепада давления прямого действия контролируют разницу давления между подачей и обраткой (ΔP 0,2–4 бар). При росте давления клапан на байпасе открывается, снижая перепад.

Конструкция и характеристики

• Корпус регуляторов может быть изготовлен из чугуна, латуни или углеродистой стали.
• Мембрана обычно делается из синтетического каучука - EPDM или NBR.
• Пружина и шток делают из нержавеющей стали.
• Импульсные трубки делают из меди или медного сплава.

Расход подбирают по Kvs = Q_max / √ΔP, где Q — м³/ч, ΔP — допустимый перепад (0,2–0,5 бар).

Установка и эксплуатация

Монтаж регулятора давления прямого действия делают горизонтально (мембрана сверху), на прямом участке трубы (5 диаметров до регулятора, три диаметра после). Также обязательны к установке:

• Фильтр механической очистки (ячейка сетки 0,5–1 мм).
• Манометры (класс 1,0) "до/после".
• Шаровые краны – для быстрой смены регулятора в случае замены.

Обслуживание регулятора давления обычно проводят следующим образом: осмотр пружины - раз в год, чистка мембраны - раз в 2 года. Однако все зависит от конкретных условий эксплуатации.
